粘接真蜂窩光學平臺(CL-FWGXPT)

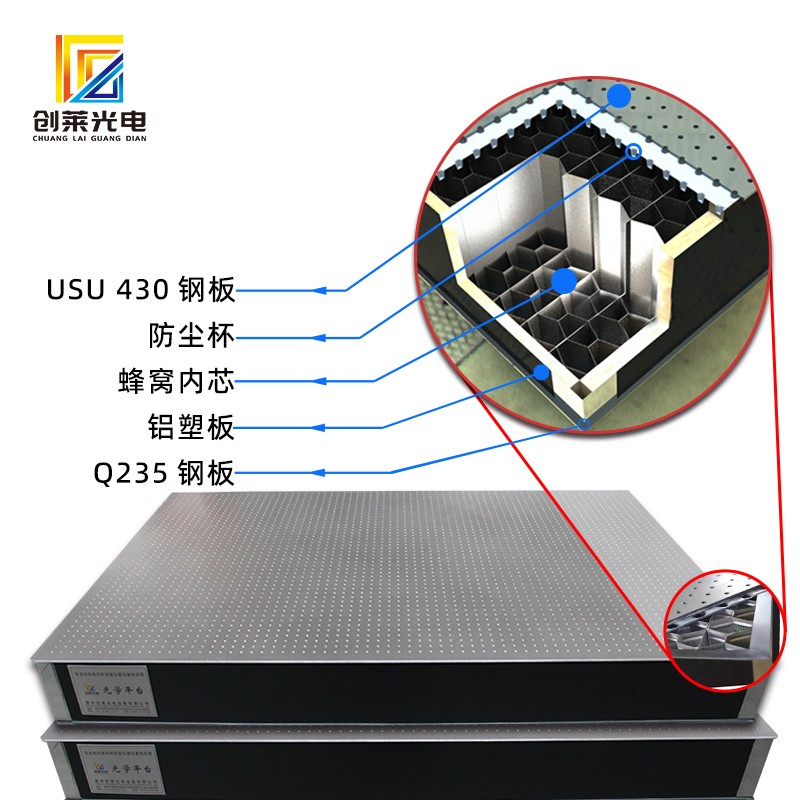

1.臺面結構：三層夾心真蜂窩結構：面板、隔離杯、六角蜂窩芯，底板，側面裝飾

2.面板：采用6-8mm厚的430高導磁不銹鋼，采用精密磨削工藝，經密迪紋亞光處理

3.底板：采用4-6mm碳鋼板，底面防銹處理

4.側面裝飾：側面裝飾是由高密度壓縮合成板、鋁塑板和不銹鋼包角粘結而成

5.隔離杯：材料1060銀色拉伸鋁，厚度1.2（0.1）mm，孔深12.5（0.1）mm,每個孔下面都有一個隔離杯。作用：防止細小零部件掉到蜂窩芯里面，同時也保證臺面干凈，防粉塵，防水，防油

6.六角蜂窩芯：衍架式六角真蜂窩結構，采用國內粘結工藝，全粘接，無任何焊點，垂直粘接三芯蜂窩，提供更好的約束層及寬帶阻尼剛性結構。材質采用耐脂紋鍍鋁鋅板，厚度：0.25mm；六角蜂窩芯密度：250kg/m3

7.臺板承載:不小于250kg/㎡，最大承載為均布載荷不低于750kg的設備，當承載為最大時，變形量≤2μm/㎡

8.動柔度>100Hz

9.孔距：25mm×25mm

10.孔邊距：孔邊距：37.5mm

11.孔徑：M6螺孔

12.表面粗糙度：0.8-1.6μm

13.平面度：0.05-0.1mm/m2

14.隔振方式：隔振橡膠

15.阻尼方式：固態橡膠阻尼（國標（GB/T20029-2005）

16.阻尼比：0.05~0.2

17.隔振固有頻率：3~8Hz

18.恢復時間：＜5S

19.總高度：800mm，總高度可調范圍：±25mm

20.臺面厚度：50/100/150/200/300（可選配）

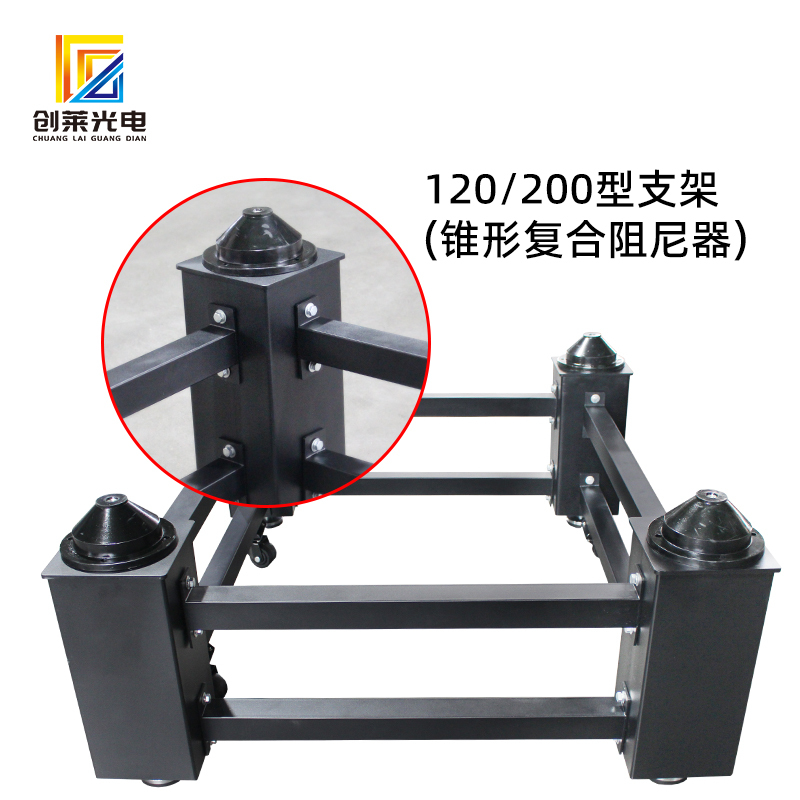

21.支架：80*80/120*120/200*200,采用C型鋼,厚度5mm,80mm/120mm載荷支架不小于250KG/只，200mm載荷支架不小于650KG/只, 表面處理：采用噴塑處理

22.支撐數量：4-8支撐，通過連桿連接，連桿采用C型鋼C型鋼厚度不小于2mm,連桿外觀：表面處理采用噴塑處理

23.支撐頂部:錐形復合阻尼橡膠隔振器

24.重量：50mm臺面厚度*(長*寬*120kg），100mm臺面厚度*(長*寬*130kg），150mm臺面厚度*(長*寬*140kg），200mm臺面厚度*(長*寬*150kg）

25.負載：500-10000kg(實際負載參考臺面大小及配套支架衡量）
